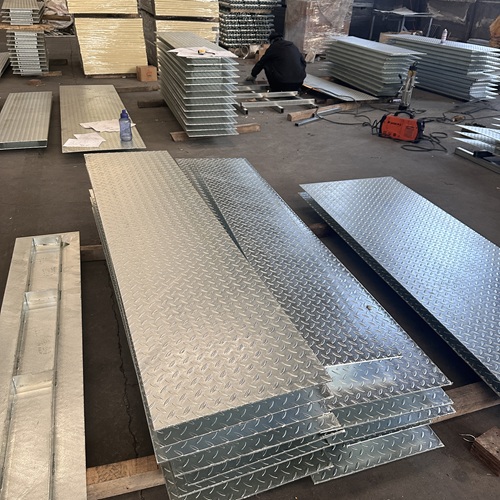

在工業(yè)平臺和重型設(shè)備支撐交通基礎(chǔ)設(shè)施領(lǐng)域，由于其優(yōu)異的承載能力和長期穩(wěn)定性，壓焊鋼格板已成為不可替代的結(jié)構(gòu)材料。根據(jù)2025年中國材料檢測中心的數(shù)據(jù)，優(yōu)質(zhì)壓焊鋼格板的抗拉強(qiáng)度可達(dá)420mpa，是一般壓接格柵的1.8倍，使用壽命延長40%以上。這種性能優(yōu)勢來自于獨(dú)特的生產(chǎn)工藝和嚴(yán)格的質(zhì)量控制，而不是簡單的材料堆積。壓焊工藝通過高溫電熔與機(jī)械壓力的精確配合，在扁鋼與橫桿的接觸面上產(chǎn)生冶金結(jié)合，使整個結(jié)構(gòu)成為一個有機(jī)的整體。了解這一工藝的關(guān)鍵特點(diǎn)，不僅有利于工程選型，還能揭示現(xiàn)代工業(yè)材料的精彩平衡，在強(qiáng)度與效率之間找到最佳契合點(diǎn)。
首先，鋼格板冶金結(jié)合原理賦予焊點(diǎn)和母材強(qiáng)大的特點(diǎn)。
壓焊過程在1350℃高溫下熔化接觸面金屬，冷卻后產(chǎn)生冶金結(jié)合而非機(jī)械連接；測試數(shù)據(jù)顯示，高質(zhì)量
壓焊點(diǎn)強(qiáng)度為385mpa，接近Q235B母材的90%；港口機(jī)械平臺采用
壓焊格珊承擔(dān)10噸移動負(fù)荷，5年內(nèi)無焊點(diǎn)無效；關(guān)鍵工藝操作在于電流強(qiáng)度(15-18ka/)cm2）與壓力（8-10mpa）精確匹配，保證熔深3mm以上；這種冶金結(jié)合使應(yīng)力均勻分布，防止傳統(tǒng)焊接的應(yīng)力問題，從源頭上提高結(jié)構(gòu)完整性。
第二，鋼格板材料預(yù)處理工藝優(yōu)化金屬晶格結(jié)構(gòu)。
扁鋼熱扎后經(jīng)650℃退火處理，晶粒細(xì)化至ASTM 7-8級，抗拉強(qiáng)度提高15%；特鋼公司對比試驗(yàn)表明，未經(jīng)優(yōu)化處理的材料在50萬次疲勞試驗(yàn)后破裂，優(yōu)化處理的樣品完成120萬次無損；科學(xué)選材規(guī)定碳含量保持在0.14-0.18%之間，錳含量為0.35-0.45%，既保證了焊接性，又保持了強(qiáng)度；水平桿采用冷拉工藝提高表面硬度，與扁鋼產(chǎn)生強(qiáng)度梯度（扁鋼HV120、水平桿HV180），減少損傷差異；這種材料的應(yīng)用使
壓焊格珊在輕載循環(huán)下保持結(jié)構(gòu)穩(wěn)定性。
第三，鋼格板智能化生產(chǎn)保證了工藝指標(biāo)的精確控制。
自動
壓焊設(shè)備可實(shí)現(xiàn)±0.1mm精度等級，焊接壓力波動保持在0.1mm±2%以內(nèi)；某大型生產(chǎn)基地數(shù)據(jù)顯示，自動
壓焊商品強(qiáng)度標(biāo)準(zhǔn)差僅為12MPa，而半自動設(shè)備為35MPa；關(guān)鍵工藝參數(shù)包括：預(yù)熱時間0.8-1.2秒，主焊接時間1.5-2.0秒，試壓冷卻時間2.0-2.5秒；設(shè)備配備實(shí)時監(jiān)控系統(tǒng)，對每個焊點(diǎn)進(jìn)行電阻、溫度、壓力三重驗(yàn)證，但自動識別焊點(diǎn)；這種精確控制使每平方米300-400個焊點(diǎn)的特性高度一致，確保整體結(jié)構(gòu)無弱點(diǎn)。
第四，鋼格板網(wǎng)格結(jié)構(gòu)設(shè)計優(yōu)化負(fù)荷遍布效率。
30×3mm扁鋼配5×5mm扭絞方鋼網(wǎng)格在1.5m跨度下可承受4.5mkN/m2，比40×設(shè)計高20%3mm設(shè)計高20%；有限元表明，三角形網(wǎng)格的應(yīng)力分布對稱度比矩形網(wǎng)格高35%，疲勞壽命增加2.3倍；機(jī)場貨運(yùn)平臺選擇改進(jìn)網(wǎng)格設(shè)計，同等凈重下承載力提高28%；科學(xué)設(shè)計遵循等強(qiáng)度原則，在高負(fù)荷地區(qū)提高扁鋼密度，而不是簡單地提高薄厚度，根據(jù)結(jié)構(gòu)效率最大化材料性能；節(jié)點(diǎn)采用R3弧連接，將應(yīng)力集中系數(shù)降至1.25，提高抗疲勞性能。
第五，鋼格板熱浸鍍鋅工藝加強(qiáng)長期強(qiáng)度維持能力。
壓焊后，整體熱
鍍鋅(450℃)使鋅層與鋼基材產(chǎn)生五層合金結(jié)構(gòu)，附著強(qiáng)度達(dá)到8MPa；加速腐蝕試驗(yàn)表明，85μM
鍍鋅層在C3環(huán)境中可保護(hù)基材20年，強(qiáng)度損失8%；與應(yīng)用10年后的
壓焊和一般格珊相比，一家化工廠的承載力保持92%，后者只有68%；關(guān)鍵工藝是酸洗-助鍍-浸鋅-制冷四步，特別是控制浸鋅時間（4-6分鐘），防止
鍍鋅脆化；這種多方位防腐使
壓焊格珊在惡劣環(huán)境中長期保持結(jié)構(gòu)完整性，完成強(qiáng)度的全生命周期保證。
壓焊鋼格板的高強(qiáng)度不是偶然的，而是材料學(xué)與精密制造的完美結(jié)合。當(dāng)工程師從“它能承受多少凈重”轉(zhuǎn)變?yōu)椤八鼮槭裁茨艹惺苋绱藘糁亍睍r，我們可以看到，它不僅是性能參數(shù)，更是工程智慧的凝固。在每平方厘米的焊點(diǎn)中，包含著極好的溫度和壓力平衡；在每一根扁鋼的晶格之間，記住人們對材料極限的不懈探索。
壓焊工藝的真正價值不僅在于它創(chuàng)造了多高的結(jié)構(gòu)，更在于它如何在重壓下保持優(yōu)雅可靠。當(dāng)工業(yè)理性與工藝美學(xué)相遇時，
壓焊鋼格板將超越材料本身，成為連接過去和未來的工程語言。在每個網(wǎng)格中，它講述了強(qiáng)度和韌性的永恒故事。真正的工程創(chuàng)造不是吸引材料，而是理解和釋放其基本潛力。
